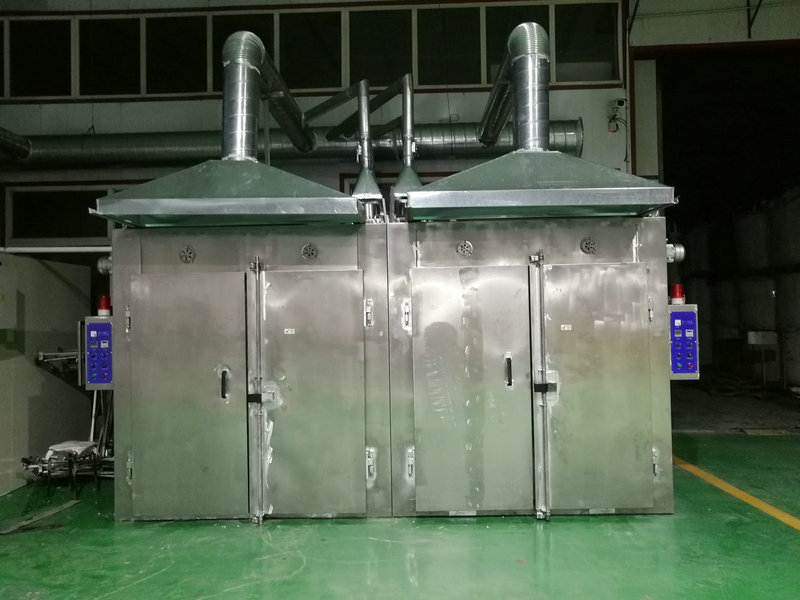

網版烘干箱作為絲印、網印行業的核心設備，主要用于網版制作過程中（如感光膠涂布后、網版清洗后）的干燥處理，其烘干效果直接影響網版的感光精度、使用壽命及印刷質量。要實現“烘干、網版無損、能耗可控”的目標，需嚴格遵循規范的使用流程，同時規避操作誤區，以下從使用方法、場景化技巧、注意事項三方面詳細說明。?
一、基礎使用流程：四步實現規范烘干?
網版烘干箱的核心是通過“控溫+均勻送風”網版中的水分或溶劑，基礎使用需遵循“準備→裝料→設定參數→烘干后處理”的流程，確保每一步操作符合網版特性與設備要求：?
1.步：使用前準備——檢查設備與網版預處理?
使用前的準備工作是保障烘干與效果的前提，需重點關注設備狀態與網版預處理：?
設備檢查：?
檢查烘干箱外殼是否完好，電源線、接地線是否連接牢固（避免漏電風險）；?
打開設備電源，觀察控制面板顯示是否正常（溫度、時間、風機轉速等參數無亂碼），嘗試啟動風機，確認風道送風均勻（無異常噪音、局部無風現象）；?
檢查箱內托盤、支架是否平整（避免網版放置不穩），清理箱內殘留的灰塵、膠渣（防止污染網版或影響溫度均勻性）。?
網版預處理：?
若為“感光膠涂布后烘干”，需確保感光膠涂布均勻，無氣泡、流掛（可輕輕傾斜網版，觀察膠層是否平整），多余膠液需刮除（避免烘干后形成膠瘤）；?
若為“網版清洗后烘干”，需先用壓縮空氣（低壓，0.3-0.5MPa）吹除網版表面多余水分（尤其是網孔內的積水），減少烘干時間與能耗；?
網版邊緣若有殘留的膠液或雜質，需用酒精棉片擦拭干凈，防止烘干后粘連在設備托盤上。?
2.步：網版裝料——合理擺放，確保均勻受熱?
網版裝料的核心是“避免重疊、保證間距”，確保每塊網版都能接觸到均勻的熱風，防止局部烘干不或過度烘干：?
擺放原則：?
單塊網版需“垂直或傾斜放置”在支架上（傾斜角度15-30°，避免網版自重導致變形），網版的印刷面（涂膠面）需朝向風道送風方向（通常為箱體側面或頂部，具體參考設備說明書）；?
多塊網版同時烘干時，需保持“間距≥5cm”（根據網版尺寸調整，大尺寸網版間距需更大），避免網版之間遮擋風道，導致中間區域溫度偏低；?
禁止將網版直接堆疊在托盤上（堆疊會導致底層網版烘干緩慢，膠層易粘連），也不可將網版靠在箱壁上（箱壁溫度可能偏高，易導致邊緣膠層老化）。?
網版處理：?
細目網版（目數≥300目）或薄型網紗（厚度≤0.1mm），需使用的網版夾固定，避免烘干過程中因熱風沖擊導致網紗變形；?
帶有鋁框的網版，需確保鋁框底部與托盤接觸平穩（可在托盤上墊膠墊），防止烘干時網版滑動。?
3.第三步：參數設定——根據網版類型與需求調控?
網版烘干的關鍵參數是“溫度、時間、風機轉速”，需根據網版的用途（如印刷精細圖案、普通圖案）、感光膠類型（水基型、溶劑型）調整，避免參數不當導致網版報廢：?
溫度設定：?
水基型感光膠網版：烘干溫度通常為40-50℃（溫度過高易導致感光膠表面結膜，內部水分無法排出，后續曝光易出現氣泡）；?
溶劑型感光膠網版：烘干溫度可適當提高至50-60℃（溶劑揮發速度快，需稍高溫度加速干燥，但不可超過65℃，防止感光膠老化脆化）；?
網版清洗后烘干：若僅水分，溫度設定30-40℃即可（避免高溫?fù)p傷網紗張力）；若清洗后需重新涂膠，可提高至45-50℃，確保網版干燥（殘留水分會影響感光膠附著力）。?
時間設定：?
烘干時間需結合網版尺寸、膠層厚度調整：小尺寸網版（如30×40cm）、薄膠層（厚度≤10μm），烘干時間15-20分鐘；大尺寸網版（如120×150cm）、厚膠層（厚度≥20μm），時間需延長至30-40分鐘；?
建議采用“分段烘干”：先以設定溫度的80%烘干10分鐘（初步揮發表面水分/溶劑），再升至目標溫度烘干剩余時間，可減少膠層開裂風險。?
風機轉速設定：?
常規網版：風機轉速設為中速（約1200-1500r/min），確保熱風均勻且不沖擊網版；?
細目網版或薄膠層網版：轉速設為低速（800-1000r/min），避免強風導致膠層變形或網紗抖動；?
溶劑型感光膠網版：可設為高速（1800-2000r/min），加速溶劑揮發，減少烘干時間（但需確保網版固定牢固）。?
4.第四步：烘干后處理——冷卻、檢查與收納?
烘干完成后不可直接取出網版，需經過冷卻與質量檢查，避免網版受損或影響后續使用：?
冷卻處理：?
關閉加熱功能，保持風機運轉5-10分鐘（讓網版在箱內自然冷卻至室溫，避免突然接觸室溫空氣導致膠層收縮開裂）；?
若需快速取用，可打開箱門（半開狀態），用干凈的手套輕輕取出網版，放置在陰涼通風的支架上（避免陽光直射或靠近熱源）。?
質量檢查：?
觀察網版表面：膠層應平整、無氣泡、無膠瘤，網孔清晰（可用放大鏡檢查細目網版的網孔是否堵塞）；?
測試干燥度：用干凈的手指輕觸膠層表面（不沾手、無粘性），按壓膠層無凹陷（說明內部干燥），若表面發粘或按壓有凹陷，需重新放入烘干箱，降低溫度5℃，延長烘干時間10-15分鐘。?
收納存放：?
干燥合格的網版需垂直放置在網版架上（避免水平堆疊，防止膠層受壓粘連），網版之間保持間距≥10cm；?
暫不使用的網版，需用防塵罩覆蓋（防止灰塵落入網孔），存放環境濕度控制在40%-60%（濕度過高易導致膠層吸潮，影響感光效果）。?
二、場景化使用技巧：針對不同需求優化操作?
網版烘干箱的使用需結合具體場景（如新手操作、批量生產、網版處理），針對性調整方法，提升效率與質量：?
1.新手操作：簡化參數，優先保障網版?
新手使用時易因參數設定不當導致網版報廢，建議遵循“保守原則”：?
使用某一類型的網版（如溶劑型感光膠網版），先取一小塊測試網版（邊角料），按“溫度下限、時間上限”設定參數（如水基型先設40℃、20分鐘），烘干后檢查效果，再逐步調整至佳參數；?
裝料時選擇“中間層托盤”（箱內中間區域溫度均勻），避免將網版放在頂層（靠近加熱管，溫度可能偏高）或底層（靠近出風口，溫度可能偏低）；?
烘干過程中，可通過設備觀察窗（若有）觀察網版狀態，若發現膠層出現氣泡、變色，立即暫停加熱，降溫后取出網版，分析參數問題。?
2.批量生產：調度，平衡效率與能耗?
批量烘干網版時（如每日烘干20塊以上），需優化流程，減少設備閑置時間：?
分批次裝料：根據設備容量（如每次可裝5塊網版），提前將網版按“類型一致、尺寸相近”分組（如水基型一組、溶劑型一組），避免不同類型網版混烘（參數不同，無法兼顧）；?
預熱設備：上班前30分鐘啟動烘干箱，將溫度升至目標溫度的80%（如目標50℃，預熱至40℃），待網版準備好后即可直接裝料，節省升溫時間；?
余熱利用：后一批網版烘干完成后，關閉加熱功能，利用箱內余熱烘干少量清洗后的網版（無需額外耗電），但需注意余熱溫度不可超過40℃。?
3.網版處理：針對性解決難點?
針對細目網版、厚膠層網版等類型，需調整操作方法，避免常見問題：?
細目網版（目數≥400目）：?
涂膠后需先在室溫下放置5-10分鐘（讓膠層自然流平，填充網孔），再放入烘干箱，防止直接高溫導致網孔堵塞；?
烘干溫度降低5-10℃（如水基型設35-40℃），時間延長5-10分鐘，確保網孔內的膠層干燥（網孔堵塞會導致印刷時漏墨不暢）。?
厚膠層網版（膠層厚度≥30μm，用于厚膜印刷）：?
采用“多次涂膠+多次烘干”：次涂膠后，40℃烘干10分鐘（表面干燥），取出冷卻后再涂次膠，重復操作至目標厚度，后一次按正常參數烘干（避免單次厚膠層烘干不）；?
烘干時在網版下方墊一塊的耐溫布（如玻璃纖維布），增強底部熱風循環，防止底部膠層烘干緩慢。?
三、核心注意事項：規避風險與操作誤區?
網版烘干箱的使用涉及高溫、用電，且網版屬于精密耗材，需嚴格遵守注意事項，避免設備損壞或網版報廢：?
1.操作：防范觸電、火災風險?
用電：?
設備接地（接地線電阻≤4Ω），避免因漏電導致觸電；?
禁止在設備運行時插拔電源線，或用濕手操作控制面板（防止短路）；?
若設備出現“跳閘、冒煙、異常噪音”，立即關閉電源，聯系專業維修人員，不可自行拆解（內部有加熱管、高溫風機等危險部件）。?
防火：?
烘干箱周圍1米內禁止放置易燃易爆物品（如溶劑桶、酒精瓶），尤其是烘干溶劑型感光膠網版時，溶劑揮發可能形成可燃?xì)怏w，需確保環境通風良好（可開啟車間排風扇）；?
禁止將網版以外的物品（如紙巾、膠水瓶）放入烘干箱，防止高溫引發火災；?
設備長時間使用（如連續工作8小時以上），需每2小時檢查一次箱內溫度，防止溫控器故障導致溫度失控。?
2.網版保護：避免損傷網版特性?
防止網版變形：?
網版裝料時固定牢固，避免烘干過程中因風機震動或網版自重導致變形（變形會影響印刷對位精度）；?
禁止將未冷卻的網版堆疊（高溫狀態下網紗張力不穩定，堆疊易導致張力衰減）。?
避免膠層損傷：?
烘干溫度不可超過感光膠的“耐溫上限”（水基型≤55℃，溶劑型≤65℃），否則膠層會老化、脆化，后續印刷時易脫落；?
烘干后取網版需戴干凈的棉質手套（避免手指油污污染膠層，影響曝光效果），不可用尖銳物品（如鑷子）觸碰膠層。?
3.設備維護：延長使用壽命，保障烘干效果?
定期清潔：?
每日使用后，關閉電源，待設備冷卻至室溫，用干布擦拭箱內托盤、支架（殘留的膠渣、灰塵）；?
每周清潔一次風道：打開設備側蓋，用壓縮空氣吹除風道內的灰塵（風道堵塞會導致送風不均，烘干效果下降）；?
每月清潔控制面板：用酒精棉片擦拭按鈕、顯示屏（油污，防止按鍵失靈）。?
定期校準：?
每3個月校準一次溫度傳感器：將專業溫度計放入烘干箱內（與網版放置高度一致），設定目標溫度，待溫度穩定后，對比設備顯示溫度與溫度計讀數，誤差超過±2℃時，需聯系廠家校準；?
每6個月檢查一次加熱管與風機：加熱管若出現“發黑、變形”，需及時更換；風機若有異常噪音，需檢查軸承是否缺油（可添加高溫潤滑脂）。?
網版烘干箱的使用看似簡單，實則每一步都影響著網版的終質量與印刷效果。從使用前的設備檢查，到參數的設定，再到烘干后的冷卻處理，只有嚴格遵循規范流程，結合場景化技巧，規避操作誤區，才能實現“、、無損”的烘干目標。?
無論是新手還是操作人員，都需牢記：網版烘干的核心是“均勻、溫和”，而非追求速度。通過不斷優化操作方法，不僅能提升網版的使用壽命與印刷精度，還能降低設備能耗與耗材浪費，為絲印、網印生產提供穩定的基礎保障。?
